流量測量范圍選定不合理引起的問題
發布時間：2019-05-08 08:48:04
在流量計選型和選定范圍時，口徑選得過大，測量上限取得過高的情況并不少見，待儀表投入運行后發現實際流量比預計的小得多，有的甚至進入“小信號切除”區間，從而導致測量誤差增大。

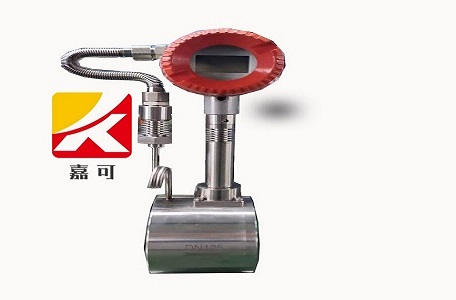

某公司在一高樓內建立蒸汽計量網時，鍋爐總共4臺，冬季開其中的3臺，總蒸發量28t/h左右，但到了夏季，整個蒸汽網的消耗才2t/h。如此大的變化范圍對流量計提出了非常高的要求。例如一臺分表，管道為DN200，建筑設計院提供的數據是20t/h蒸汽，于是據此選用了DN200渦街流量計，其最小可測量流量為2.1t/h（流體為p=0.87MPa飽和蒸汽）。儀表投入運行后，冬季最大流量也只有4t/h多一些，不到設計院所提條件值的1/4.夏季到來后，該路流量更小，有時甚至低于切除點600kg/h，引起分表示值之和比總表示值小30％左右，后來業主單位根據實際運行數據對設計條件作了調整，改用DN80的渦街流量計來測量該路流量，使計量精確度有了保證，從而使低負荷運行條件下流量計量數據平衡差≤4％R，滿足了委托方的要求。
