水質在線監測系統以水質在線分析儀器為核心，運用自動控制技術、計算機技術以及相關的專用分析軟件和通訊網絡，組成從水樣采集、預處理、監測到數據處理及存貯的綜合性系統，從而實現水質在線監測站的自動運行。
我國水質在線監測技術較成熟，但主要關注監測儀器的技術性和環境適應性，對儀器外圍配套設施的設計技術和結構特點較少涉及，有些在線監測站采水管路較短，受氣候影響較小，有些站點由于缺少特殊防凍設計，冬季寒冷季節停止運行，造成在線監測不連續。一般情況采水管路堵塞由淤泥或藻類引起的較多，魚苗堵塞管路較少發生，本文針對采水管路防凍、防止魚苗堵塞和藻類產生等問題給出了解決方案。

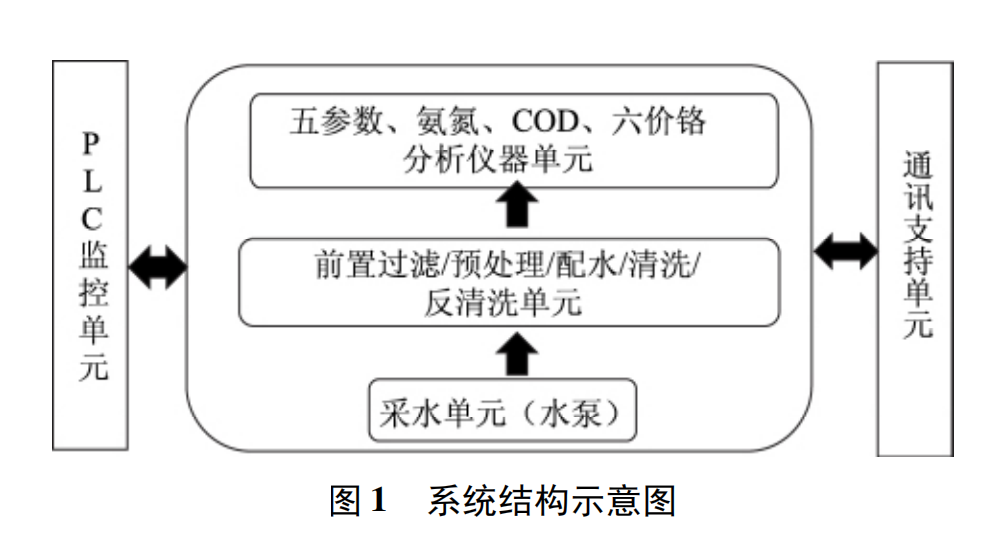

水質在線監測站房位于水庫出口，配備系統供電和供水設備、電源和信號防雷設備、配電設備、UPS不間斷電源、室內空調和滅火系統等，滿足水質在線監測系統“無人職守，自主運行”的要求。監測系統由采水單元、預處理和配水單元、分析儀器單元、控制單元和通訊單元五部分組成，系統結構如圖1所示。
（1）采水單元：完成水樣的采集和輸送，包括水泵、管路、樣品前置過濾系統。由控制單元定時向系統發送指令，提供可靠有效的水質樣品。
（2）預處理和配水單元：完成水樣沉淀、靜置和過濾等預處理，包括水樣沉砂池和水質儀器采樣杯及清洗除藻系統，使采集的水樣能夠滿足水質分析儀器的要求。
（3）分析儀器單元：完成自動水質分析，由五參數、氨氮NH3－N、高錳酸鹽指數CODMn和六價鉻Cr6+分析儀器組成，五參數分析儀包括水溫T、pH、電導EC、濁度TB、溶解氧DO五項常規水質參數。
（4）控制單元：對采樣、預處理、分析測定、數據處理和傳輸?shù)仍O備進行自動監控，由可編程控制器( PLC) 、輸入輸出I0模件、通信模件、電氣執行組件及相關控制軟件組成。
（5）通訊單元：完成監測數據傳輸工作，將監測站的有關控制命令下行到PLC控制系統。本站采用數據采集器+無線GPＲS數據傳輸方式，保證數據無丟失和損壞。
